Оросители, каплеуловители и форсунки для градирен
Сменные элементы для ремонта и обслуживания вентиляторных градирен: блоки оросителя из ПВХ и ПП, каплеуловители (водоуловители), форсунки и водораспределительные головки, воздухозаборные жалюзи, вентиляторы с лопастями и теплообменные змеевики — 9 товарных групп. Изготовление под геометрию установленных элементов, в том числе для градирен BAC, Marley, Brentwood и Hamon. ООО «Корса» — поставка по РФ; цена и срок по запросу.
Элементы производятся на заводе-изготовителе градирен и испарительных конденсаторов с сертификацией CTI (Cooling Technology Institute). Для российского климата поставляются морозостойкие исполнения: усиленный ороситель, антиобледенительная конструкция жалюзи и коррозионностойкие узлы.
Блоки оросителя (насадки) и каплеуловители — основные сменные элементы градирни. Изготавливаются под геометрию распространённых профилей, в том числе установленных в градирнях BAC, Marley, Brentwood, Hamon, Liangchi, Ebara — подбор по образцу, чертежу или фото.
Оросители плёночные ПВХ (блочные)
Листовые блочные оросители из ПВХ/ХПВХ/ПП: гофрированные, косоволновые, сетчатые профили. Геометрия под BAC, Marley, Brentwood, Hamon и другие; длина блока — под заказ.

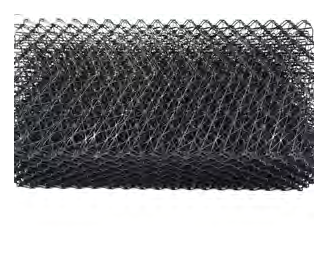

Оросители капельные ПП (сетчатые)
Сетчатые и решётчатые капельные оросители из полипропилена — для загрязнённой оборотной воды, стойки к засорению и температурным деформациям.
Оросители круглых градирен
Рулонные и секторные оросители для круглых вентиляторных градирен (в т.ч. малогабаритных FRP-градирен азиатского и российского производства).

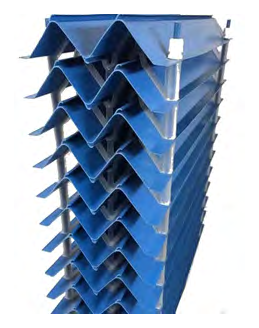

Каплеуловители (водоуловители)
Каплеуловители U-, M-, S-типа и многоволновые из ПВХ и ПП: снижают капельный унос до менее 0,001 % от расхода оборотной воды. Типоразмеры под BAC, EVAPCO, Marley.
Типоразмеры оросителей
Материал всех позиций — ПВХ / ХПВХ / ПП, толщина листа 0,3–0,8 мм. Длина блока, если не указана, — под заказ.
| Артикул | Профиль | Ширина, мм | Шаг листов, мм | Длина, мм |
|---|---|---|---|---|
| KRS-OR-01 | под BAC | 1300 | 19 | под заказ |
| KRS-OR-02 | под BAC | 1330 | 19 | под заказ |
| KRS-OR-03 | под Marley | 750 | 19 | под заказ |
| KRS-OR-04 | под Marley | 915 | 19 | под заказ |
| KRS-OR-05 | под Marley | 1000 | 19 | под заказ |
| KRS-OR-06 | под Marley | 1220 | 19 | под заказ |
| KRS-OR-07 | под Marley | 1520 | 19 | под заказ |
| KRS-OR-08 | под Marley | 610 / 1220 | 19 | под заказ |
| KRS-OR-09 | прямой (straight) | 500 | 19 | 900 / 1000 / 1200 |
| KRS-OR-10 | косой (slant) | 500 | 19 | 900–1350 |
| KRS-OR-11 | под Liangchi | 750 | 20 | 400 / 800 / 1600 |
| KRS-OR-12 | под Liangchi | 750 | 20 | под заказ |
| KRS-OR-13 | под Kuken | 750 | 15 / 20 | под заказ |
| KRS-OR-14 | под Kingsun | 750 | 15 | под заказ |
| KRS-OR-15 | под Ebara | 950 | 20 | 950 |
| KRS-OR-16 | ромбический (spindle) | 850 / 1000 | 16 / 18 | под заказ |
| KRS-OR-17 | под Brentwood | 300 / 305 / 600 / 610 | 12 | под заказ |
| KRS-OR-18 | под Brentwood | 300 / 305 / 600 / 610 | 15 | под заказ |
| KRS-OR-19 | под Brentwood | 300 / 305 / 600 / 610 | 19 | под заказ |
| KRS-OR-20 | S-тип | 500 | 20 | 1000 / 1500 и др. |
| KRS-OR-21 | S-тип | 915 | 61 | под заказ |
| KRS-OR-22 | под Brentwood | 609 / 1220 / 1809 | 19 | под заказ |
| KRS-OR-23 | под Hamon | 305 / 610 | 20 | под заказ |
| KRS-OR-24 | под Hamon | 500 | 20 | под заказ |
| KRS-OR-25 | S-тип | 500 / 750 | 33 | под заказ |
| KRS-OR-26 | S-тип волновой | 400 | 16 | под заказ |
| KRS-OR-27 | рулонный, круглые градирни | 225 / 250 / 305 | 20 | под заказ |
| KRS-OR-28 | ПП решётка (grid), выс. 30 мм | 650 / 810 | — | 650 / 810 |
| KRS-OR-29 | ПП сетчатый (trickle) | 450 | 20 / 22 | 908 / 910 |
Типоразмеры каплеуловителей
ПВХ — толщина листа 0,4–0,8 мм; ПП — 2–3 мм.
| Артикул | Тип профиля | Материал | Ширина, мм | Шаг листов, мм |
|---|---|---|---|---|
| KRS-KU-01 | под BAC | ПВХ | 140 | 22 |
| KRS-KU-02 | под EVAPCO | ПВХ | 150 | 25 |
| KRS-KU-03 | под Marley | ПВХ | 150 | 30 / 35 |
| KRS-KU-04 | U-тип | ПВХ | 120 | 30 / 35 / 40 / 45 |
| KRS-KU-05 | U-тип | ПВХ | 160 | 40 / 45 |
| KRS-KU-06 | M-тип | ПВХ | 170 | 40 |
| KRS-KU-07 | S-тип | ПВХ | 160 | 43 |
| KRS-KU-08 | многоволновой | ПВХ | 160 | 30 / 40 / 45 |
| KRS-KU-09 | сотовый (honeycomb) | ПВХ | 125 / 150 | 20 |
| KRS-KU-10 | ПП-профиль | ПП | 170 | 30 |
| KRS-KU-11 | ПП-профиль | ПП | 220 | 36 |
Форсунки и водораспределительные головки для систем орошения градирен — замена штатных разбрызгивателей без переделки коллектора.
Форсунки и сопла
Разбрызгивающие форсунки (сопла) градирен из ABS, ПП и нержавеющей стали: тангенциальные, отражательные, с крестовиной — под распространённые посадочные размеры.
Водораспределительные головки
Вращающиеся оросительные головки для круглых градирен: ABS, алюминиевый сплав, медь. Присоединение от 1,5 до 12 дюймов.
Механическая часть и теплообмен: осевые вентиляторы и лопасти, воздухозаборные жалюзи, змеевики закрытых градирен и испарительных конденсаторов.

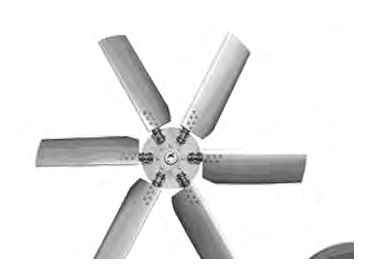

Вентиляторы и лопасти
Осевые вентиляторы градирен в сборе, крыльчатки и отдельные лопасти (алюминиевый сплав, FRP). Электродвигатели — WEG, ABB, Siemens или азиатские аналоги, класс защиты до IP66.
Воздухозаборные жалюзи
Жалюзи (сотовые решётки) воздухозабора: удерживают брызги и мусор, зимой снижают обмерзание нижнего яруса. Листы ПВХ, рамки — ПВХ, оцинковка или нержавеющая сталь.
Змеевики (теплообменные секции)
Трубные змеевики закрытых градирен и испарительных конденсаторов: горячеоцинкованная сталь, нержавеющая SS304/SS316L, медь. Изготовление по чертежу взамен изношенных секций, в т.ч. для градирен BAC и Evapco.
Типоразмеры воздухозаборных жалюзи
| Артикул | Исполнение | Шаг, мм | Толщина решётки, мм | Рамка |
|---|---|---|---|---|
| KRS-ZH-01 | сотовые, лист ПВХ | 25 | 60 | ПВХ / оцинк. / нерж. сталь |
| KRS-ZH-02 | тип Evapco, лист ПВХ | 20 | 81 / 90 | ПВХ / оцинк. / нерж. сталь |
| KRS-ZH-03 | для круглых градирен, ПВХ 0,5–0,7 мм | — | панели 1000–1200 × 1600–1800 мм | — |
Частые вопросы
Подойдут ли оросители и каплеуловители к нашей градирне?
Да, в большинстве случаев. Элементы изготавливаются под геометрию распространённых профилей — в том числе применяемых в градирнях BAC, Marley (SPX), Brentwood, Hamon, EVAPCO, Liangchi, Ebara и в российских вентиляторных градирнях. Для подбора достаточно образца изношенного элемента, чертежа или фото с размерами: ширина и длина листа, шаг между листами, высота блока.
Из каких материалов изготавливаются элементы и что с температурой воды?
Оросители и каплеуловители — ПВХ, ХПВХ и ПП; форсунки — ABS, ПП или нержавеющая сталь; жалюзи — ПВХ с рамками из ПВХ, оцинкованной или нержавеющей стали. Стандартный ПВХ рассчитан на типовые режимы оборотной воды; для повышенных температур подбираем ХПВХ или ПП. Материал подтверждаем под ваш температурный режим на этапе проработки заявки.
Выдержат ли элементы зимнюю эксплуатацию в России?
Да. Поставляются морозостойкие исполнения: усиленные оросители, каплеуловители и жалюзи, рассчитанные на циклы замораживания-оттаивания и обмерзание нижнего яруса градирни. Требования к зимней эксплуатации укажите в заявке — учтём при подборе материала и толщины листа.
Что прислать для расчёта цены?
Любой из вариантов: марку и модель градирни; образец или фото изношенного элемента с размерами; чертёж. Плюс количество (м³ для оросителей, м² для каплеуловителей и жалюзи, штуки для форсунок и головок). Ответим коммерческим предложением с ценой и сроком поставки.
Какие сроки поставки и условия оплаты?
Элементы изготавливаются под заказ; срок зависит от номенклатуры и объёма и подтверждается в коммерческом предложении. Работаем с юридическими лицами по безналичному расчёту с НДС 22 %. Для регулярных заказчиков возможно формирование складского запаса под программу обслуживания.
