Затворы дисковые поворотные с электроприводом AUMA

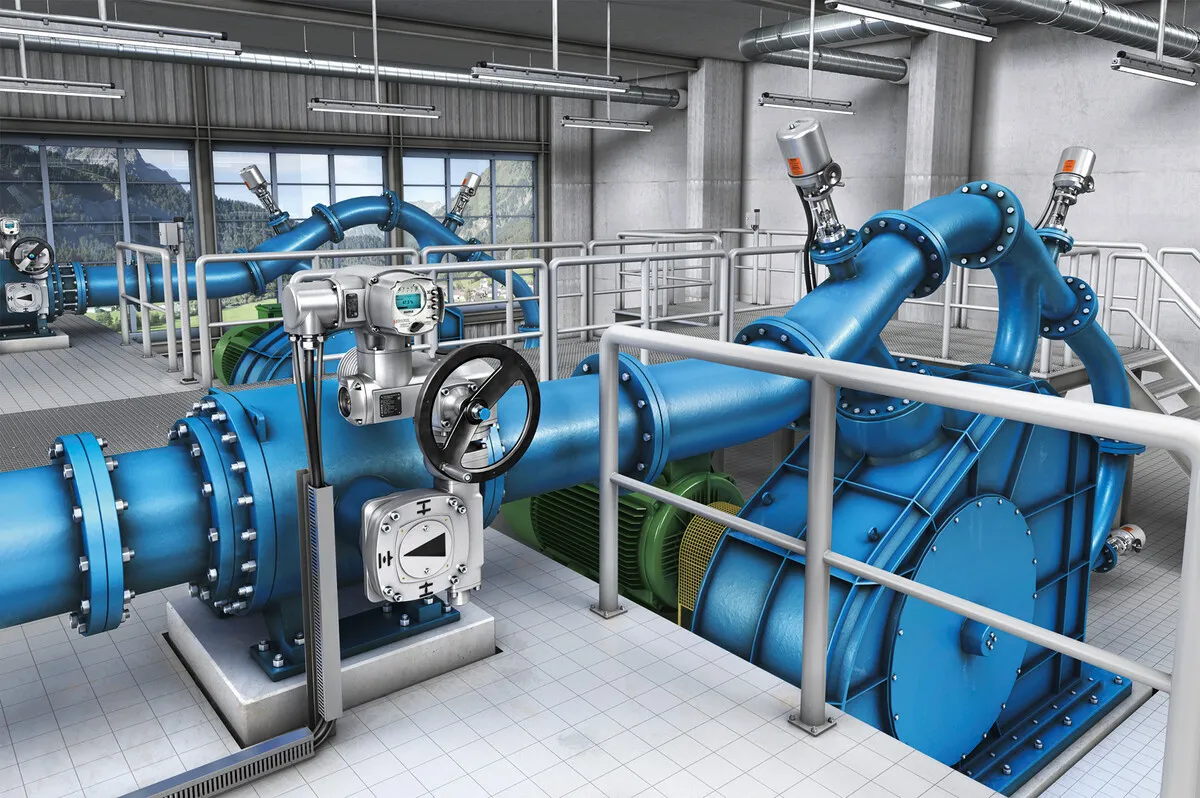

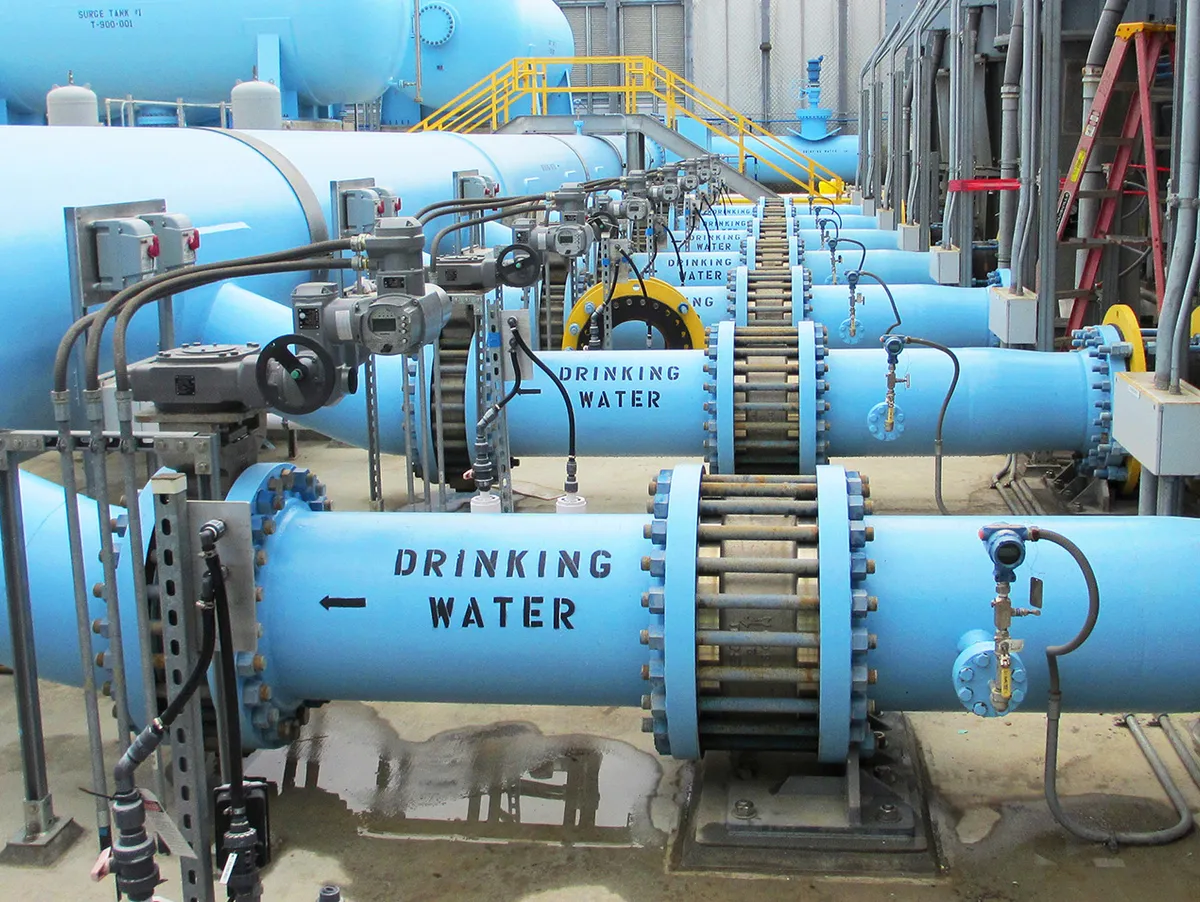

Дисковые поворотные затворы с редуктором и электроприводом: двухфланцевые чугунные DN 200–1200 и межфланцевые DN 50–600 на PN10 и PN16 (Ру16). Поставляем затворы в комплекте с электроприводами AUMA. Электропривод для затвора можно взять и отдельно: AUMA SA 07.2–16.2 и SA 25.1–48.1, редукторы GS со ступенями VZ, блоки управления. 16 товарных групп. Цена и срок по запросу.
Сначала выберите тип затвора и узнайте момент на его валу, потом подбирайте привод. Момент берите из паспорта затвора с запасом не менее 30 %, а привод AUMA SA и редуктор GS мы подберём под него по моменту и присоединительному фланцу ISO 5210/5211.
У двухфланцевого затвора фланцы отлиты на корпусе: его ставят в линию трубопровода на болтах, как задвижку, а строительная длина задана рядами 13 и 14 по EN 558. Корпус из чугуна GG25, GGG40 или GGG50, диск из чугуна или нержавеющей стали, уплотнение EPDM или NBR. DN 200–1200 на PN10 и PN16 (Ру16).

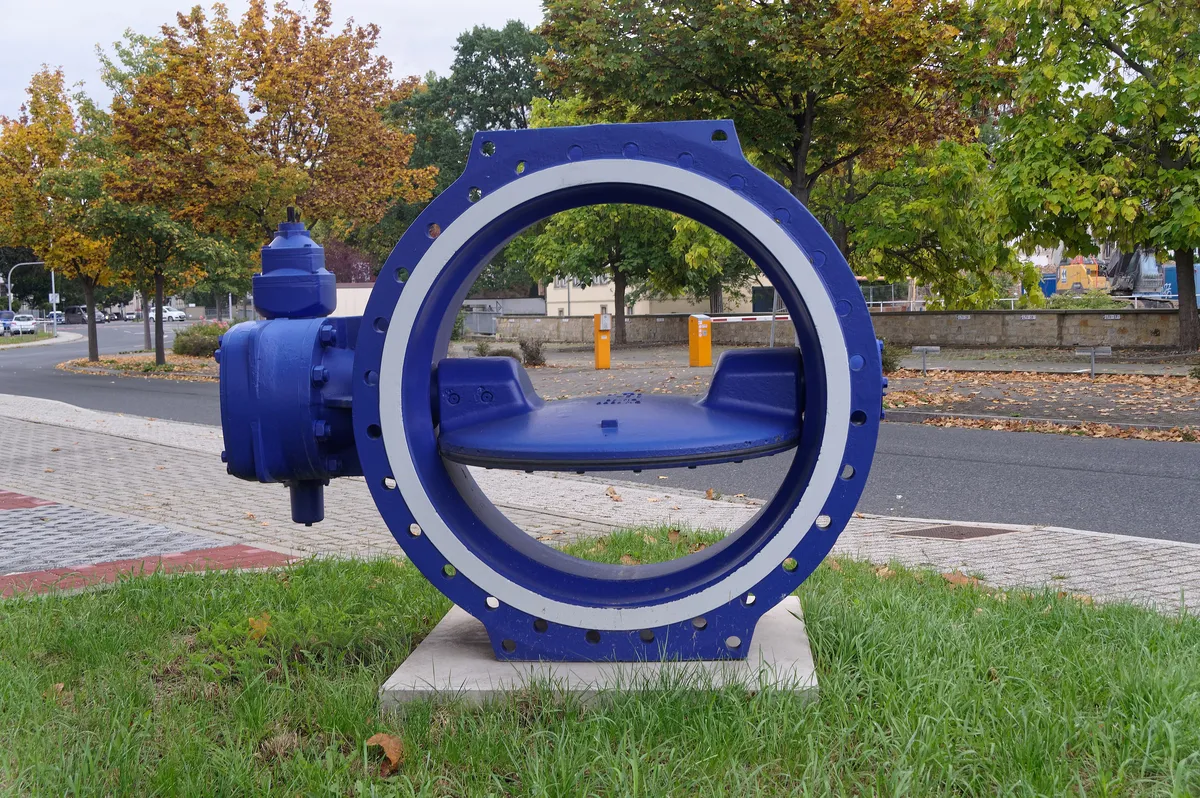

Фото: VSchagow, CC BY-SA 4.0, Wikimedia CommonsЗатвор двухфланцевый, двойной эксцентриситет
Диск смещён относительно оси вала и оси трубы: при открытии он быстро уходит с седла, и уплотнение изнашивается меньше. Управление через редуктор или привод по ISO 5211.

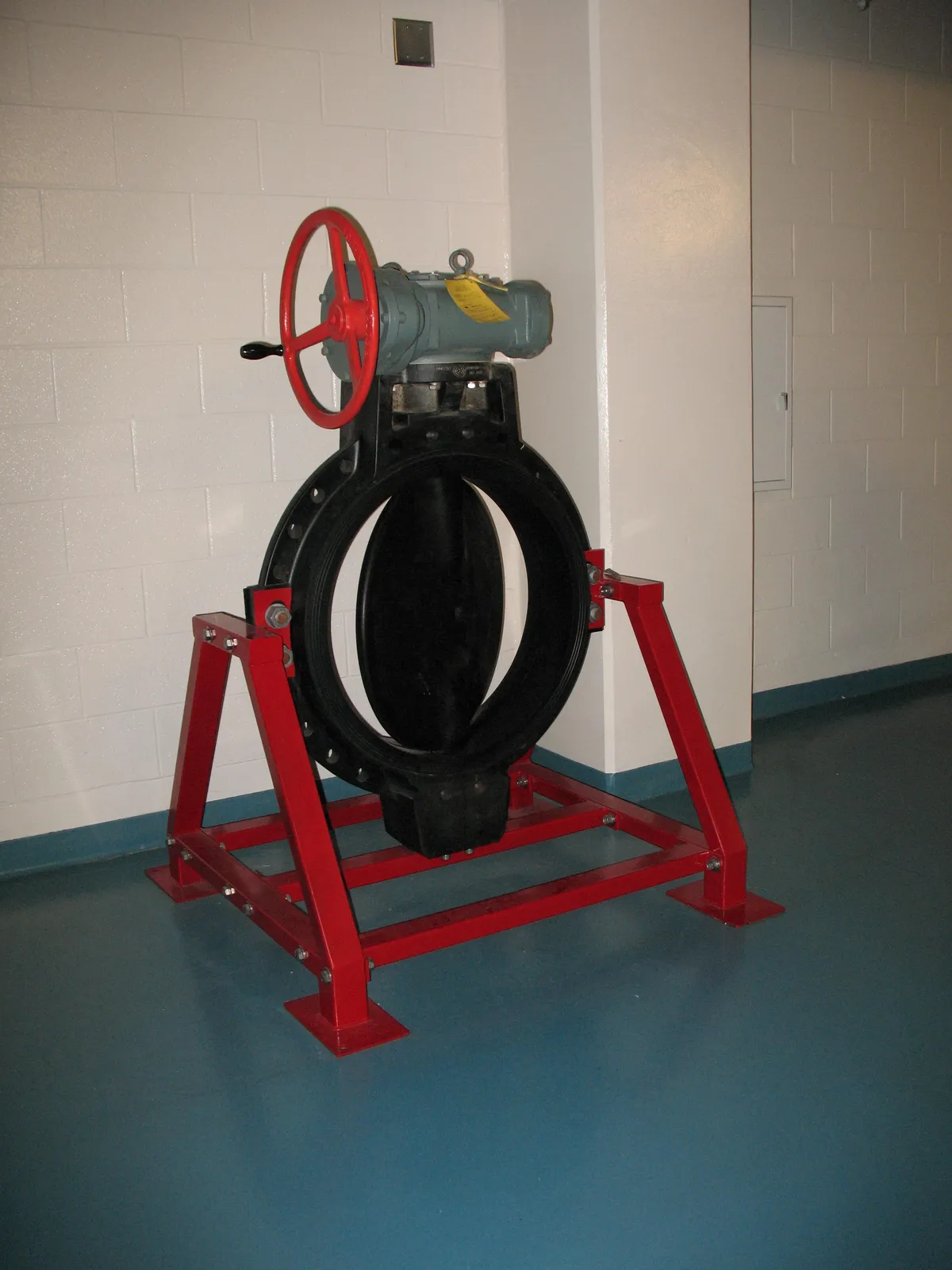

Фото: James Emery, CC BY 2.0, Wikimedia CommonsЗатвор двухфланцевый с центральным диском
Классическая схема: диск на оси трубы, уплотнение по контуру диска. EPDM берут для воды, NBR для масел и воздуха.
© AUMAЗатвор дисковый с червячным редуктором
Червячный редуктор на валу затвора. Многооборотный электропривод (например, AUMA SA) встаёт на его входной вал, четвертьоборотный привод идёт на фланец ISO 5211.
Типоразмеры двухфланцевых затворов
Строительная длина по EN 558, ряды 13 и 14, зависит только от DN. Момент на валу и фланец привода ISO 5211 для конкретного затвора берём из паспорта производителя.
| Артикул | DN | PN | Длина EN 558, ряд 13, мм | Длина EN 558, ряд 14, мм | Исполнение |
|---|---|---|---|---|---|
| KRS-ZDF-200-10 | 200 | PN10 | 152 | 230 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-200-16 | 200 | PN16 | 152 | 230 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-250-10 | 250 | PN10 | 165 | 250 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-250-16 | 250 | PN16 | 165 | 250 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-300-10 | 300 | PN10 | 178 | 270 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-300-16 | 300 | PN16 | 178 | 270 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-350-10 | 350 | PN10 | 190 | 290 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-350-16 | 350 | PN16 | 190 | 290 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-400-10 | 400 | PN10 | 216 | 310 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-400-16 | 400 | PN16 | 216 | 310 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-450-10 | 450 | PN10 | 222 | 330 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-450-16 | 450 | PN16 | 222 | 330 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-500-10 | 500 | PN10 | 229 | 350 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-500-16 | 500 | PN16 | 229 | 350 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-600-10 | 600 | PN10 | 267 | 390 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-600-16 | 600 | PN16 | 267 | 390 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-700-10 | 700 | PN10 | 292 | 430 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-700-16 | 700 | PN16 | 292 | 430 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-800-10 | 800 | PN10 | 318 | 470 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-800-16 | 800 | PN16 | 318 | 470 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-900-10 | 900 | PN10 | 330 | 510 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-900-16 | 900 | PN16 | 330 | 510 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-1000-10 | 1000 | PN10 | 410 | 550 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-1000-16 | 1000 | PN16 | 410 | 550 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-1200-10 | 1200 | PN10 | 470 | 630 | с редуктором / под привод ISO 5211 |
| KRS-ZDF-1200-16 | 1200 | PN16 | 470 | 630 | с редуктором / под привод ISO 5211 |
Межфланцевый затвор зажимается шпильками между фланцами трубы, поэтому он заметно короче двухфланцевого. Если затвор меняют в готовой обвязке, в заявке нужно указать тип присоединения и строительную длину. DN 50–600 на PN10 и PN16.

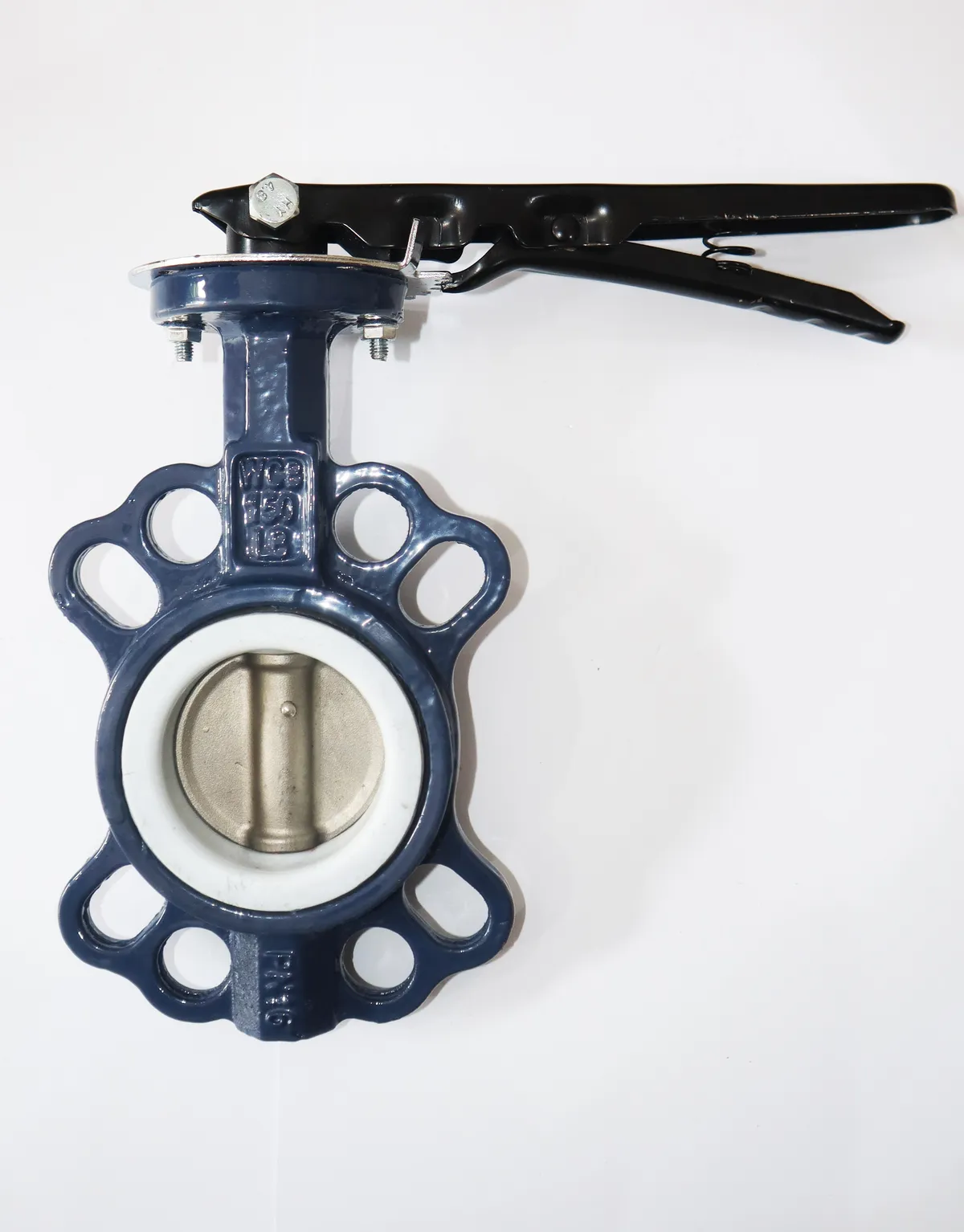

Фото: Muhamad ramadani, CC BY-SA 4.0, Wikimedia CommonsЗатвор межфланцевый (wafer)
Корпус-кольцо без собственных фланцев. Затягивается стяжными шпильками между фланцами трубопровода.

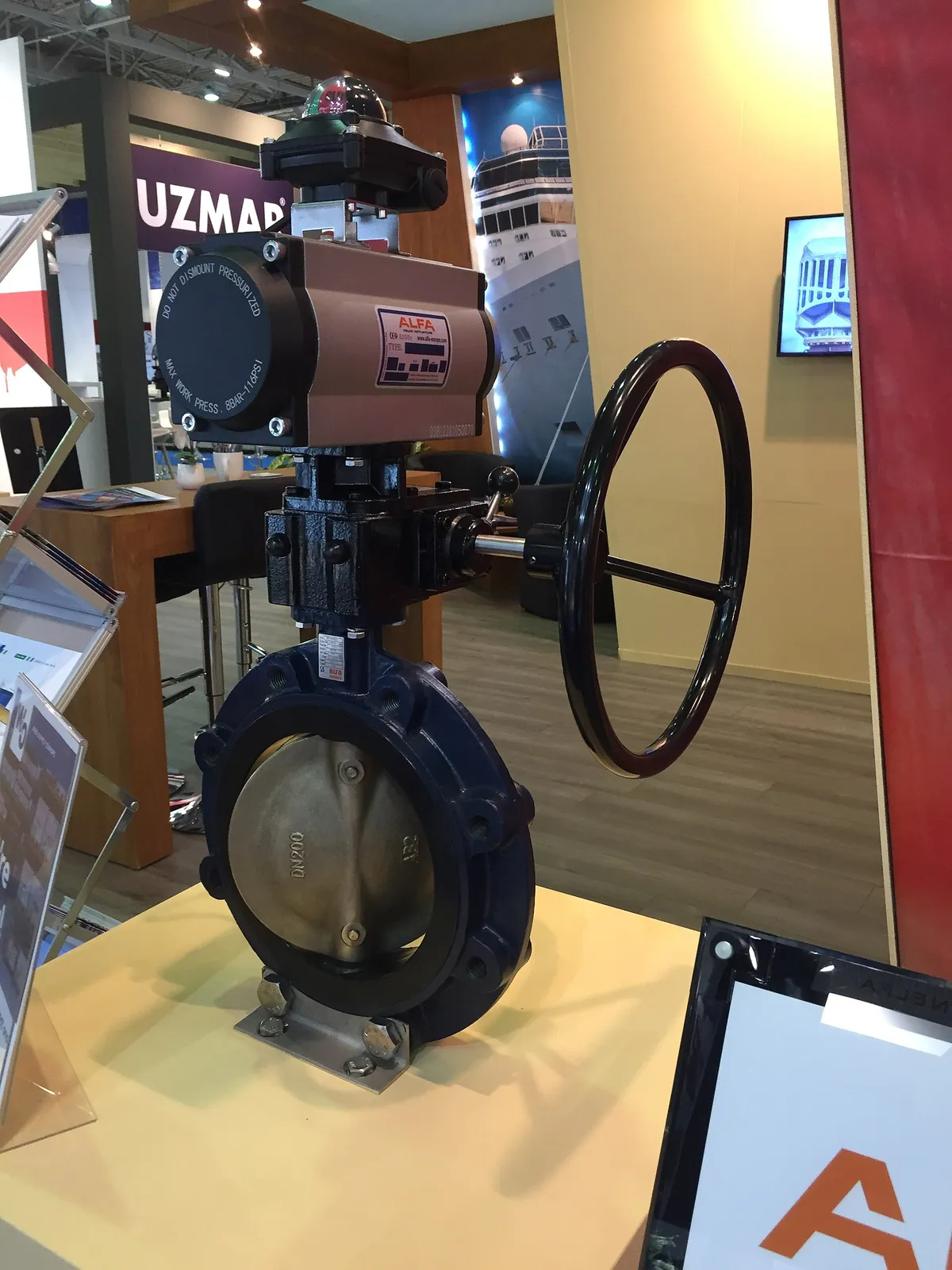

Фото: S.J. de Waard, CC BY-SA 3.0, Wikimedia CommonsЗатвор межфланцевый (lug)
Корпус с проушинами и резьбовыми отверстиями: каждый фланец трубы стягивается своими болтами.
Типоразмеры межфланцевых затворов
Строительная длина межфланцевых затворов у разных производителей отличается, поэтому в таблице её нет: указываем по паспорту затвора под вашу обвязку.
| Артикул | DN | PN | Исполнение корпуса | Фланцы трубы |
|---|---|---|---|---|
| KRS-ZDM-50-10 | 50 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-50-16 | 50 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-65-10 | 65 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-65-16 | 65 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-80-10 | 80 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-80-16 | 80 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-100-10 | 100 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-100-16 | 100 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-125-10 | 125 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-125-16 | 125 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-150-10 | 150 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-150-16 | 150 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-200-10 | 200 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-200-16 | 200 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-250-10 | 250 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-250-16 | 250 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-300-10 | 300 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-300-16 | 300 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-350-10 | 350 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-350-16 | 350 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-400-10 | 400 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-400-16 | 400 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-450-10 | 450 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-450-16 | 450 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-500-10 | 500 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-500-16 | 500 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-600-10 | 600 | PN10 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
| KRS-ZDM-600-16 | 600 | PN16 | wafer / lug | EN 1092-2 или ГОСТ 33259 |
Когда затвор лежит в грунте, управление выводят на поверхность удлинительным штоком к ковру (дорожному люку). Электропривод при такой схеме ставят в камеру или колодец либо над штоком, схему согласуем по чертежу участка. Размеры зависят от глубины заложения и самого затвора, поэтому в карточках их нет: считаем под заявку.

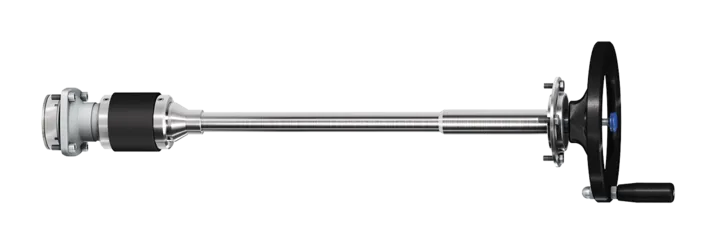

© AUMAУдлинительный шток
Передаёт вращение от ключа или привода на вал затвора, когда затвор находится глубоко в грунте.

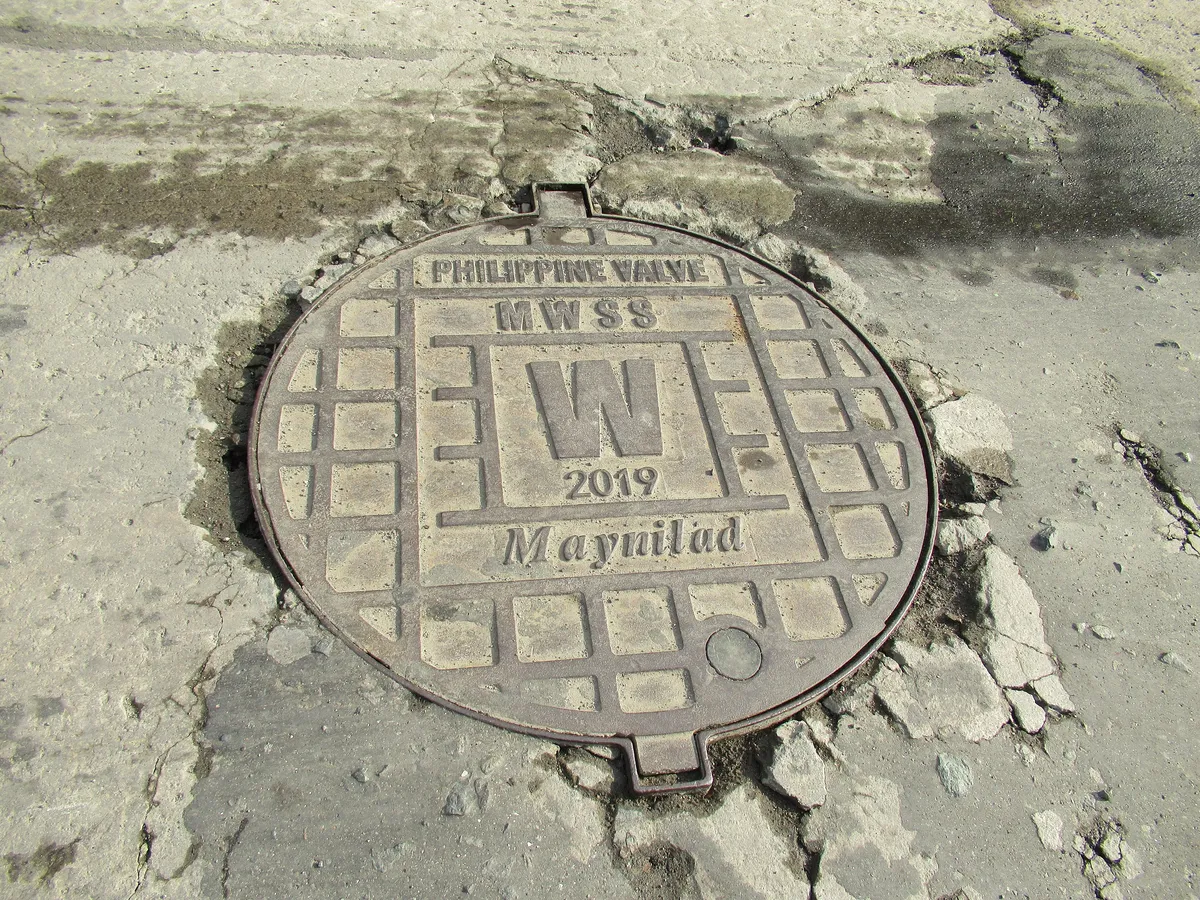

Фото: SwarmCheng, CC BY-SA 4.0, Wikimedia CommonsКовёр (дорожный люк)
Выводит управление затвором на поверхность и закрывает колодец над штоком.
Опорная плита
Опорная плита для подземной установки. Тип и размеры подбираем под затвор и условия монтажа.
Узлы для подземной установки
Размеры и длины зависят от глубины заложения и затвора, подбираются под заявку.
| Артикул | Позиция | Исполнение | Что указать в заявке |
|---|---|---|---|
| KRS-PSH-01 | Удлинительный шток | фиксированной длины | глубина заложения, присоединение к затвору |
| KRS-PSH-02 | Удлинительный шток | телескопический | диапазон длины, присоединение к затвору |
| KRS-KOV-01 | Ковёр (дорожный люк) | для вывода управления на поверхность | место установки и нагрузка |
| KRS-OPL-01 | Опорная плита | для подземной установки | тип затвора, DN |
AUMA SA - многооборотные электроприводы для режима «открыть-закрыть». Типоразмеры SA 07.2–16.2 дают момент отключения от 10 до 1000 Нм, SA 25.1–48.1 от 630 до 32 000 Нм. Привод встаёт на редуктор затвора или, для четвертьоборотной арматуры, в паре с редуктором AUMA GS. Исполнение SAR для регулирования - по запросу.

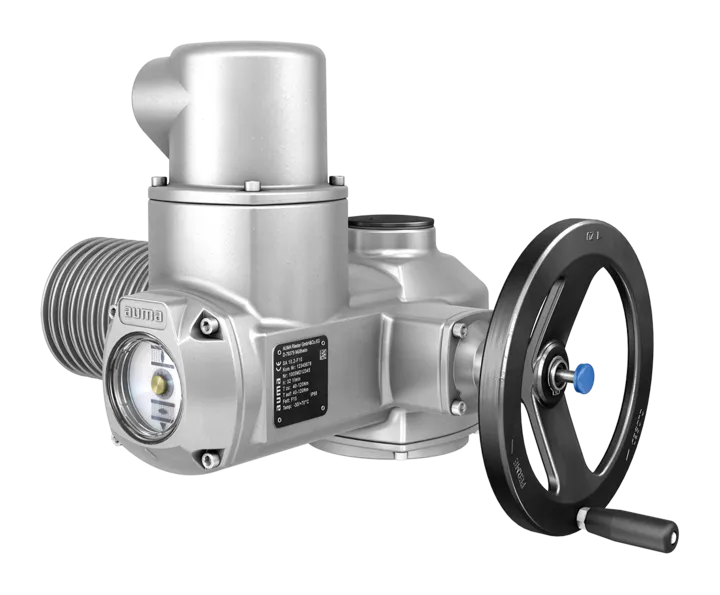

© AUMAЭлектроприводы AUMA SA 07.2–16.2
Типоразмеры SA 07.2, 07.6, 10.2, 14.2, 14.6 и 16.2. Питание трёхфазное.
© AUMAЭлектроприводы AUMA SA 25.1–48.1
Для арматуры с большим моментом на валу: пять типоразмеров от SA 25.1 до SA 48.1.
Типоразмеры электроприводов AUMA SA
Момент отключения (S2-15 мин) настраивается в указанном диапазоне. На высоких скоростях максимальный момент ниже: например, SA 07.6 на 180 об/мин даёт до 50 Нм. Полные значения - в технических данных AUMA. Скорость на выходе приведена для 50 Гц.
| Артикул | Тип | Момент отключения, Нм | Фланец EN ISO 5210 | Скорость на выходе, об/мин |
|---|---|---|---|---|
| KRS-EPA-07.2 | AUMA SA 07.2 | 10–30 | F07 / F10 | 4–180 |
| KRS-EPA-07.6 | AUMA SA 07.6 | 20–60 | F07 / F10 | 4–180 |
| KRS-EPA-10.2 | AUMA SA 10.2 | 40–120 | F10 | 4–180 |
| KRS-EPA-14.2 | AUMA SA 14.2 | 100–250 | F14 | 4–180 |
| KRS-EPA-14.6 | AUMA SA 14.6 | 200–500 | F14 | 4–180 |
| KRS-EPA-16.2 | AUMA SA 16.2 | 400–1000 | F16 | 4–180 |
| KRS-EPA-25.1 | AUMA SA 25.1 | 630–2000 | F25 | 4–180 (4 и 5,6 по запросу) |
| KRS-EPA-30.1 | AUMA SA 30.1 | 1250–4000 | F30 | 4–180 |
| KRS-EPA-35.1 | AUMA SA 35.1 | 2500–8000 | F35 | 4–90 |
| KRS-EPA-40.1 | AUMA SA 40.1 | 5000–16 000 | F40 | 4–45 |
| KRS-EPA-48.1 | AUMA SA 48.1 | 10 000–32 000 | F48 | 4–16 |
Червячные редукторы GS превращают многооборотный SA в четвертьоборотный привод для затворов и шаровых кранов: поворот 90° (с завода 92°), самоторможение в покое, присоединение по ISO 5211. Чтобы хватило небольшого привода, перед GS 100.3 и GS 125.3 ставят ступень VZ, перед GS 160.3–250.3 ступень GZ.

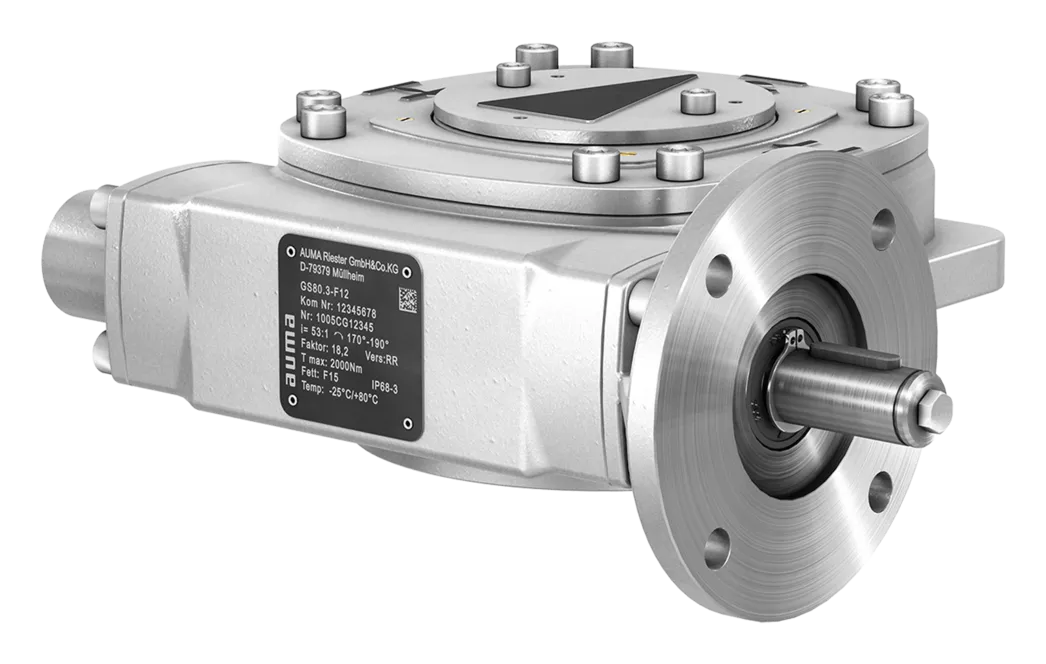

© AUMAРедукторы AUMA GS 50.3–250.3
Восемь типоразмеров. Корпус из серого чугуна GJL-250, по заказу из шаровидного GJS-400-15. Червячное колесо из шаровидного чугуна для режима «открыть-закрыть».
Ступени AUMA VZ 2.3 / 3.3 / 4.3 и GZ
Ступень снижает момент на входе редуктора, поэтому на GS 100.3 и GS 125.3 хватает компактного привода. С VZ общие передаточные числа получаются 126:1, 160:1 и 208:1.

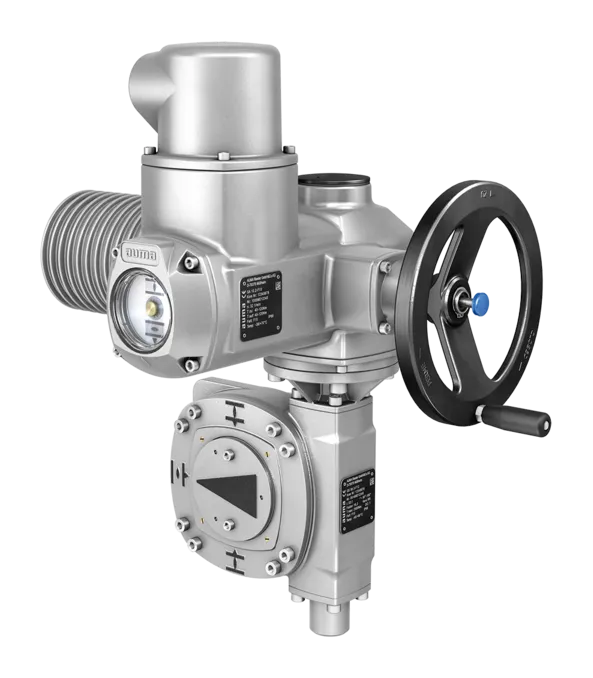

© AUMAКомплекты SA + GS (+ VZ / GZ)
До GS 125.3 AUMA поставляет привод и редуктор собранными в заказанном монтажном положении.
Типоразмеры редукторов AUMA GS
Максимальный момент на затворе указан для режима «открыть-закрыть» (червячное колесо из шаровидного чугуна). Для регулирования колесо делают из бронзы, момент при этом ниже. Специальные передаточные числа - по запросу.
| Артикул | Тип | Макс. момент на затворе, Нм | Фланец ISO 5211 | Передаточное число без ступени | Со ступенью VZ / GZ |
|---|---|---|---|---|---|
| KRS-RDG-50.3 | AUMA GS 50.3 | 500 | F07 / F10 | 51:1 | нет |
| KRS-RDG-63.3 | AUMA GS 63.3 | 1000 | F10 / F12 | 51:1 | нет |
| KRS-RDG-80.3 | AUMA GS 80.3 | 2000 | F12 / F14 | 53:1 | нет |
| KRS-RDG-100.3 | AUMA GS 100.3 | 4000 | F14 / F16 | 52:1 | VZ 2.3, 3.3, 4.3: 126:1, 160:1, 208:1 |
| KRS-RDG-125.3 | AUMA GS 125.3 | 8000 | F16 / F25 | 52:1 | VZ 2.3, 3.3, 4.3: 126:1, 160:1, 208:1 |
| KRS-RDG-160.3 | AUMA GS 160.3 | 14 000 | F25 / F30 | 54:1 | GZ 4:1, 8:1, 16:1: 218:1, 442:1, 880:1 |
| KRS-RDG-200.3 | AUMA GS 200.3 | 28 000 | F30 / F35 | 53:1 | GZ 4:1, 8:1, 16:1: 214:1, 434:1, 864:1 |
| KRS-RDG-250.3 | AUMA GS 250.3 | 56 000 | F35 / F40 | 52:1 | GZ 4:1, 8:1, 16:1: 210:1, 411:1, 848:1 |
Комплекты привод + редуктор (+ ступень)
Время хода на 90° - стандартные значения AUMA для 50 Гц при скорости привода 4 и 22 об/мин. В таблице AUMA на полный момент GS 125.3 с VZ 4.3 (макс. момент на входе 110 Нм) указан SA 10.2; SA 07.6 (до 60 Нм) подходит, когда момент затвора ниже предельного. Подбор - по паспорту затвора с запасом не менее 30 %.
| Артикул | Комплект | Общее передаточное число | Макс. момент на входе редуктора, Нм | Время хода 90°, с (4 / 22 об/мин) |
|---|---|---|---|---|
| KRS-KMP-01 | SA 10.2 + GS 100.3 + VZ 2.3 | 126:1 | 93 | 473 / 86 |
| KRS-KMP-02 | SA 10.2 + GS 100.3 + VZ 3.3 | 160:1 | 74 | 600 / 109 |
| KRS-KMP-03 | SA 07.6 + GS 100.3 + VZ 4.3 | 208:1 | 57 | 780 / 142 |
| KRS-KMP-04 | SA 14.2 + GS 125.3 + VZ 2.3 | 126:1 | 182 | 473 / 86 |
| KRS-KMP-05 | SA 14.2 + GS 125.3 + VZ 3.3 | 160:1 | 143 | 600 / 109 |
| KRS-KMP-06 | SA 10.2 + GS 125.3 + VZ 4.3 | 208:1 | 110 | 780 / 142 |
| KRS-KMP-07 | SA 07.6 + GS 125.3 + VZ 4.3 | 208:1 | 110 | 780 / 142 |
| KRS-KMP-08 | SA 14.6 + GS 125.3 | 52:1 | 417 | 195 / 35 |
| KRS-KMP-09 | SA 14.6 + GS 200.3 + GZ 200.3 (4:1) | 214:1 | 373 | 803 / 146 |
Электроприводу SA нужен блок управления: AUMA MATIC (AM) или AUMATIC (AC). Для SA 07.2–16.2 и SA 25.1–48.1 AUMA предлагает оба, блок можно установить на привод и позже.

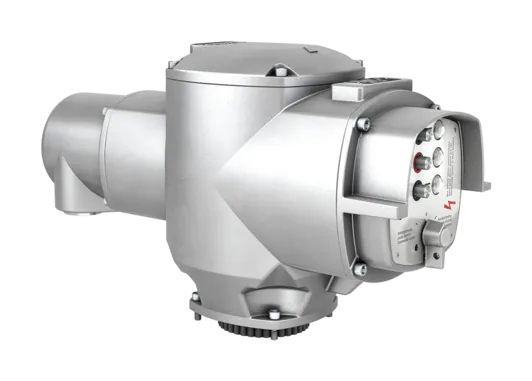

© AUMAAUMA MATIC AM 01.1 / AM 02.1
Блок с реверсивными контакторами, устанавливается на привод.

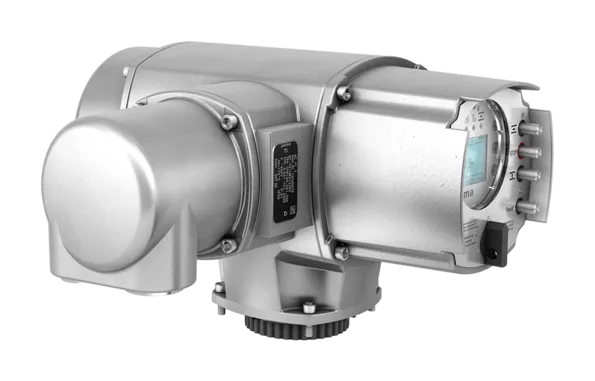

© AUMAAUMATIC AC 01.2
Блок с графическим дисплеем. Настройка с ПК через AUMA CDT или в приложении AUMA Assistant по Bluetooth.
Блоки управления AUMA
Тип блока и интерфейс (дискретные 24 В / 220 В, 4–20 мА, Profibus, Modbus) указываем в заявке.
| Артикул | Блок | Для приводов | Коммутация и входы | Защита |
|---|---|---|---|---|
| KRS-BU-01 | AUMA MATIC AM 01.1 / AM 02.1 | SA 07.2–16.2, SA 25.1–48.1 | реверсивные контакторы | до IP68 |
| KRS-BU-02 | AUMATIC AC 01.2 | SA 07.2–16.2, SA 25.1–48.1 | 6 цифровых входов, Bluetooth | IP68 |
Если нужен российский электропривод, подберём аналог AUMA. Замена не механическая: сверяем присоединительный фланец, ход, момент и управление, а совместимость с проектом проверяет заказчик.
Электроприводы ЗЭиМ, Тулаэлектропривод, ГЗ Электропривод
Многооборотные и однооборотные приводы российских производителей. Подбор по присоединительному фланцу и моменту затвора.
Частые вопросы
Чем двухфланцевый затвор отличается от межфланцевого?
У двухфланцевого затвора фланцы отлиты на корпусе. Его ставят в линию трубопровода на болтах, а длина задана рядами 13 и 14 по EN 558. Межфланцевый затвор (wafer или lug) зажимается между фланцами трубы и заметно короче. Для замены в готовой обвязке решает строительная длина: по ней и выбирают тип, поэтому в заявке её лучше указать сразу.
Как подобрать электропривод AUMA к затвору?
Начните с момента на валу затвора из паспорта, при рабочем и максимальном давлении. Берите запас не менее 30 %. Если у затвора есть червячный редуктор, считайте по его входу: момент затвора с запасом делим на передаточное число и КПД редуктора и сравниваем с моментом отключения SA. Дальше проверяем фланец (EN ISO 5210 у привода SA, ISO 5211 у GS и затвора), скорость и время закрытия, питание и блок управления. Если у вас паспорт или шильдик затвора, пришлите их, подберём сами.
Что такое комплект SA + GS + VZ?
Три узла AUMA в одной сборке. SA - многооборотный электропривод. GS - червячный редуктор, который превращает вращение в поворот на 90° для затвора. VZ - ступень, которая снижает момент на входе редуктора. Для SA 07.6 + GS 125.3 + VZ 4.3 общее передаточное число 208:1, на 90° привод делает 52 оборота, а время хода зависит от скорости привода: от 17 с при 180 об/мин до 780 с при 4 об/мин. Какой SA ставить, решает момент затвора: AUMA для полного момента GS 125.3 с VZ 4.3 указывает SA 10.2.
Можно ли ставить затвор под землю?
Да, если подземную установку допускает паспорт затвора. Управление выводят к ковру удлинительным штоком, а у редукторов GS есть исполнение с защитным колпаком вместо указателя положения для подземной эксплуатации. Электропривод ставят в камеру или колодец: степень защиты IP68 по определению AUMA означает до 8 м водяного столба и до 96 часов под водой. Глубину заложения и длину штока укажите в заявке.
Есть ли аналоги AUMA?
Да, российские электроприводы ЗЭиМ, Тулаэлектропривод и ГЗ Электропривод. Замена не механическая: мы сверяем присоединительный фланец, ход, момент и управление, а совместимость с проектом проверяет заказчик. Аналог подбираем по запросу.
Какие данные прислать для коммерческого предложения?
По затвору: тип (двухфланцевый или межфланцевый), DN и PN, материал корпуса, диска и уплотнения, среда и её температура, перепад давления, строительная длина или ряд EN 558, фланцы трубы (EN 1092-2 или ГОСТ 33259). По приводу: тип AUMA или паспорт, нужен ли блок управления и какой, питание, условия установки и минимальная температура, подземная схема или наземная. Опросный лист или спецификация ускорят ответ. Цену и срок пришлём в предложении.
